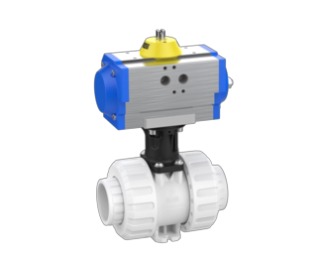

2-Wege-Kugelhahn M1 Pneumatikantrieb standard, silikonfrei – PVDF-Schweißmuffe (PVDF)

Beschreibung

Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist Pneumatikantrieb standard ausgeführt und wird silikonfrei gefertigt. Der Anschluss erfolgt über PVDF-Schweißmuffe. Die Sitzdichtung besteht aus PTFE, als Dichtungswerkstoff kommt FPM zum Einsatz. Der pneumatische Antrieb ist in den Ansteuerungsvarianten PO-NC / PO-NO / PO-DA verfügbar (Antriebstypen MT05-2, MT05DA, MT15-4, MT15DA, MT17-4, MT20DA, MT30-4, MT35-4). Abmessungen d16–d110 / DN10–DN80, Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.

Kugelhahn 2W M1 Pneumatikantrieb standard – PVDF-Schweißmuffe

• PVDF-Schweißmuffe
• Sitzdichtung: PTFE
• Ansteuerung: PO-NC / PO-NO / PO-DA
• Antrieb: Pneumatikantrieb standard
• Dichtungswerkstoff: FPM
• einzeln verpackt
• silikonfrei
• Werkstoff: PVDF

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE	Typ	Ansteuerung
123812		FPM	16	10	16	1	MT05-2	PO-NC
123833		FPM	16	10	16	1	MT05-2	PO-NO
123964		FPM	16	10	16	1	MT05DA	PO-DA
123813		FPM	20	15	16	1	MT05-2	PO-NC
123834		FPM	20	15	16	1	MT05-2	PO-NO
123965		FPM	20	15	16	1	MT05DA	PO-DA
123814		FPM	25	20	16	1	MT05-2	PO-NC
123835		FPM	25	20	16	1	MT05-2	PO-NO
123966		FPM	25	20	16	1	MT05DA	PO-DA
123815		FPM	32	25	16	1	MT05-2	PO-NC
123836		FPM	32	25	16	1	MT05-2	PO-NO
123967		FPM	32	25	16	1	MT05DA	PO-DA
123816		FPM	40	32	16	1	MT15-4	PO-NC
123837		FPM	40	32	16	1	MT15-4	PO-NO
123968		FPM	40	32	16	1	MT15DA	PO-DA
123817		FPM	50	40	16	1	MT15-4	PO-NC
123838		FPM	50	40	16	1	MT15-4	PO-NO
123969		FPM	50	40	16	1	MT15DA	PO-DA
123818		FPM	63	50	16	1	MT17-4	PO-NC
123839		FPM	63	50	16	1	MT17-4	PO-NO
123970		FPM	63	50	16	1	MT15DA	PO-DA
124325		FPM	75	65	16	1	MT30-4	PO-NC
513927		FPM	75	65	16	1	MT30-4	PO-NO
513930		FPM	75	65	16	1	MT20DA	PO-DA
124326		FPM	90	80	16	1	MT35-4	PO-NC
513928		FPM	90	80	16	1	MT35-4	PO-NO
513931		FPM	90	80	16	1	MT20DA	PO-DA
124327		FPM	110	80	16	1	MT35-4	PO-NC
513929		FPM	110	80	16	1	MT35-4	PO-NO
513932		FPM	110	80	16	1	MT20DA	PO-DA

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
