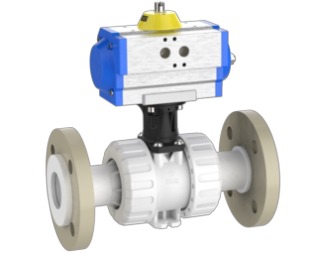

2-Wege-Kugelhahn M1 Pneumatikantrieb standard, silikonfrei – Losflansch (ANSI, lang) (PVDF)
2-Wege modularer Industriekugelhahn M1 aus PVDF, Pneumatikantrieb standard, Anschluss Losflansch (ANSI, lang). Sitzdichtung PTFE, Dichtungswerkstoff FPM; Ansteuerung PO-NC / PO-NO / PO-DA. Abmessungen 1/2″ – 4″ (ANSI) / DN15–DN80, silikonfrei, PN16.
Beschreibung
Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist Pneumatikantrieb standard ausgeführt und wird silikonfrei gefertigt. Der Anschluss erfolgt über Losflansch (ANSI, lang). Die Sitzdichtung besteht aus PTFE, als Dichtungswerkstoff kommt FPM zum Einsatz. Der pneumatische Antrieb ist in den Ansteuerungsvarianten PO-NC / PO-NO / PO-DA verfügbar (Antriebstypen MT05-2, MT05DA, MT15-4, MT15DA, MT17-4, MT20DA, MT30-4, MT35-4). Abmessungen 1/2" – 4" (ANSI) / DN15–DN80, Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.
Kugelhahn 2W M1 Pneumatikantrieb standard – Losflansch (ANSI, lang)
- Losflansch (ANSI, lang)
- Sitzdichtung: PTFE
- Ansteuerung: PO-NC / PO-NO / PO-DA
- Antrieb: Pneumatikantrieb standard
- Dichtungswerkstoff: FPM
- einzeln verpackt
- silikonfrei
- Werkstoff: PVDF
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 513444 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 513445 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 513446 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 513447 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 513448 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 513449 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 513951 | FPM | 2 1/2" | 65 | 16 | 1 | MT30-4 | PO-NC | |
| 513952 | FPM | 3" | 80 | 16 | 1 | MT35-4 | PO-NC | |
| 513953 | FPM | 4" | 80 | 16 | 1 | MT35-4 | PO-NC | |
| 513450 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 513451 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 513452 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 513453 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 513454 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 513455 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 513954 | FPM | 2 1/2" | 65 | 16 | 1 | MT30-4 | PO-NO | |
| 513955 | FPM | 3" | 80 | 16 | 1 | MT35-4 | PO-NO | |
| 513956 | FPM | 4" | 80 | 16 | 1 | MT35-4 | PO-NO | |
| 513456 | FPM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 513457 | FPM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 513458 | FPM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 513459 | FPM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 513460 | FPM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 513461 | FPM | 2" | 50 | 16 | 1 | MT15DA | PO-DA | |
| 513957 | FPM | 2 1/2" | 65 | 16 | 1 | MT20DA | PO-DA | |
| 513958 | FPM | 3" | 80 | 16 | 1 | MT20DA | PO-DA | |
| 513959 | FPM | 4" | 80 | 16 | 1 | MT20DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
| Anschlussart | Losflansch (ANSI, lang) |
| Antrieb | Pneumatikantrieb standard |
| Ansteuerung | PO-NC, PO-NO, PO-DA |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
