2-Wege-Industriekugelhahn M1 silikonfrei – PVDF-Schweißmuffe (metrisch) (PVDF)

Beschreibung

Der 2-Wege-Industriekugelhahn M1 silikonfrei – PVDF-Schweißmuffe (metrisch) ist ein silikonfrei gefertigter Industriekugelhahn aus PVDF für den Prozess- und Anlagenbau mit aggressiven bzw. hochreinen Medien. Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM oder FFPM. Anschlussart: PVDF-Schweißmuffe (metrisch). Nenndruck durchgängig PN16. Abmessungen d16–d110 (DN10–DN80). Einzeln verpackt. Katalog-Code 60M. Preise sind nicht Bestandteil dieser Daten.

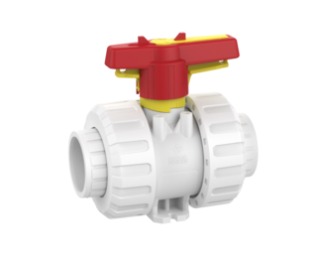

Kugelhahn 2W M1 – PVDF-Schweißmuffe (metrisch) (FPM/FFPM)

• PVDF-Schweißmuffe
• Sitzdichtung: PTFE
• einzeln verpackt
• Dichtungswerkstoff: FPM oder FFPM

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE
124091		FPM	16	10	16	9
211283		FFPM	16	10	16	9
124092		FPM	20	15	16	9
211284		FFPM	20	15	16	9
124093		FPM	25	20	16	8
211285		FFPM	25	20	16	8
124094		FPM	32	25	16	8
211286		FFPM	32	25	16	8
124095		FPM	40	32	16	8
211287		FFPM	40	32	16	8
124096		FPM	50	40	16	6
211288		FFPM	50	40	16	6
124097	51510812	FPM	63	50	16	4
211289		FFPM	63	50	16	4
124292		FPM	75	65	16	1
211290		FFPM	75	65	16	1
124293		FPM	90	80	16	1
211291		FFPM	90	80	16	1
124294		FPM	110	80	16	1
211292		FFPM	110	80	16	1

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung

Downloads & Anleitungen

• PDFpvdf-kugelhahn-m1-silikonfrei-schweissmuffe – DatenblattPDF herunterladen
