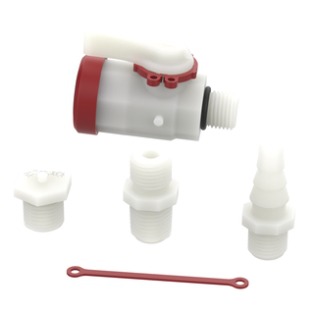

Laborkugelhahn mit Anschlussset, NPT (PVDF)
Laborkugelhahn (Probenahme-Kugelhahn) aus PVDF mit Anschluss-/Zubehörset, Innengewinde-Außengewinde, Gewindeausführung NPT. Sitzdichtung PTFE, Dichtungswerkstoff FPM. d 1/4″-1/4″, DN6, PN10.
Beschreibung
Der Laborkugelhahn (Probenahme-Kugelhahn) aus PVDF wird mit Zubehörset geliefert und ist mit Innengewinde-Außengewinde ausgeführt. Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Die Gewindeausführung ist NPT. Abmessung d 1/4"-1/4", DN6, Nenndruck PN10, Verpackungseinheit 100. Katalog-Code 73. Preise sind nicht Bestandteil dieser Daten.
Laborkugelhahn NPT, Innengewinde-Außengewinde
- Laborkugelhahn / Probenahme-Kugelhahn
- Werkstoff: PVDF
- Mit Zubehörset (Anschlussset)
- Anschluss: Innengewinde-Außengewinde
- Gewindeausführung: NPT
- Sitzdichtung: PTFE
- Dichtungswerkstoff: FPM
- Abmessung d 1/4"-1/4" / DN6
- PN10
- Verpackungseinheit (VE) 100
- Katalog-Code 73
| Art.-Nr. (Praher) | KLN-Nr. | d | DN |
|---|---|---|---|
| 122460A | 51510647 | 1/4"-1/4" | 6 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10 |
| Dimension | d 1/4"-1/4" / DN6 |
| Anschlussart | Innengewinde-Außengewinde (NPT) |
| Einsatzbereich | Industrie & Prozess |
| Gewindeausführung | NPT |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
| Lieferumfang | mit Zubehörset |
