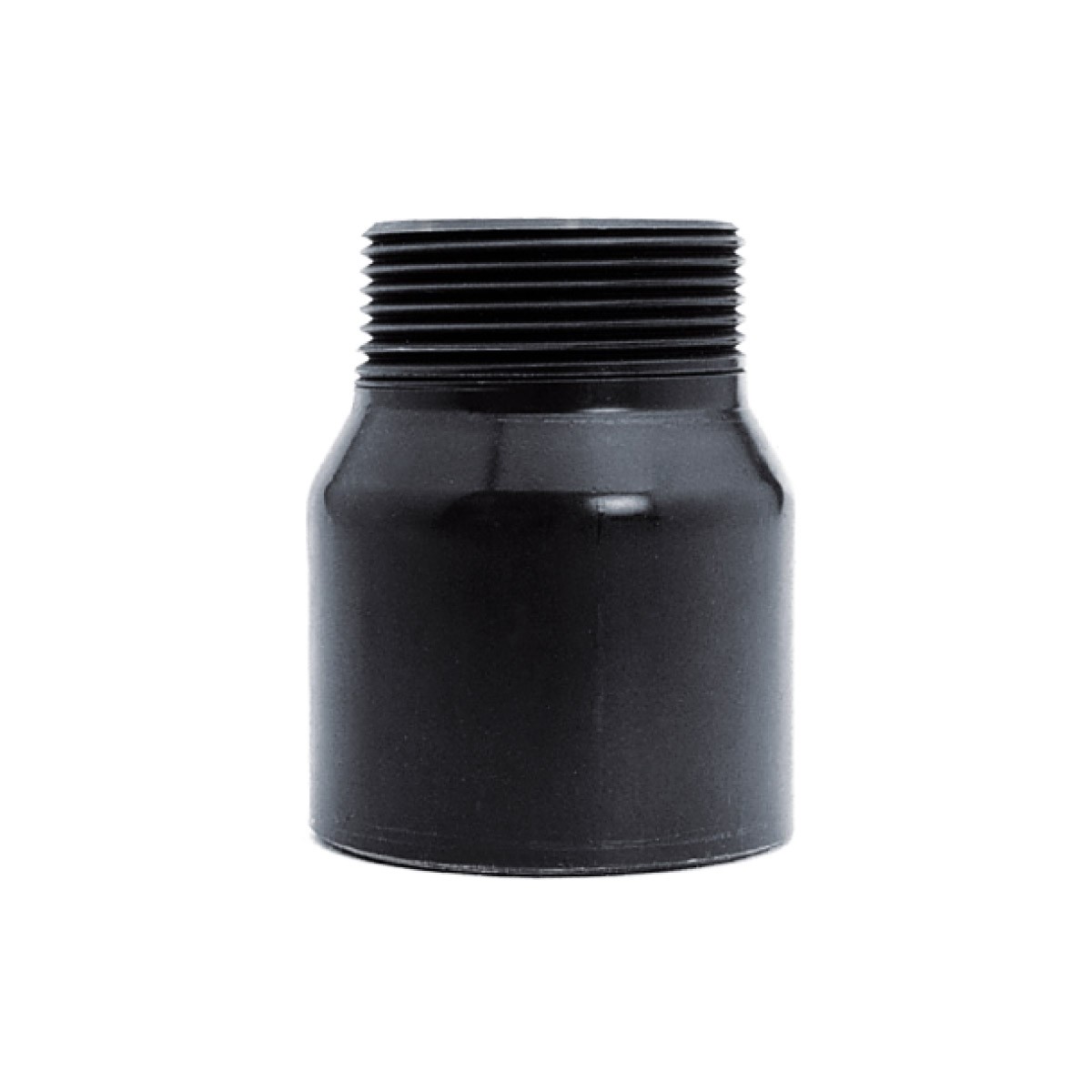

Übergangsmuffe BSP, Klebemuffe-Außengewinde (PVC-U)
IBG PVC-U Übergangsmuffe BSP mit Klebemuffe und Außengewinde, Dimensionen d75 bis d200, PN 10/16.
Beschreibung
Übergangsmuffe BSP
- Klebemuffe-Außengewinde
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 71376 | 51513753 | 75-1 1/2" | 10 | 10 |
| 71377 | 51513754 | 75-2" | 16 | 10 |
| 71378 | 51513755 | 75-2 1/2" | 16 | 10 |
| 72179 | 51513890 | 75-3" | 16 | 10 |
| 71379 | 51513756 | 90-2" | 10 | 10 |
| 71380 | 51513757 | 90-2 1/2" | 16 | 10 |
| 71381 | 51513758 | 90-3" | 16 | 10 |
| 71382 | 51513759 | 110-3" | 16 | 6 |
| 72180 | 51513891 | 110-4" | 16 | 6 |
| 71389 | 51513760 | 160-6" | 16 | 8 |
| 71390 | 200 – 6" | 10 | 4 | |
| 71391 | 200 – 8" | 10 | 1 |

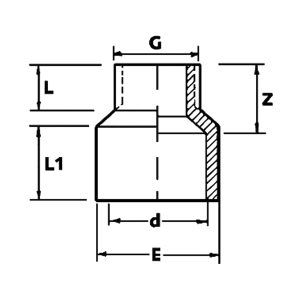

Technische Zeichnung & Maße
| d-D/G | DN | L | L1 | Z | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 75 - 11/2“ | 65 | 21 | 44 | 57 | 82 | 0.15 |
| 75 - 2“ | 65 | 23 | 44 | 59 | 83 | 0.18 |
| 75 - 21/2“ | 65 | 28 | 44 | 43 | 85 | 0.20 |
| 90 - 2“ | 80 | 23 | 51 | 63 | 97 | 0.25 |
| 90 - 21/2“ | 80 | 28 | 51 | 55 | 101 | 0.27 |
| 90 - 3“ | 80 | 30 | 51 | 48 | 107 | 0.35 |
| 110 - 3“ | 100 | 40 | 61 | 73 | 126 | 0.51 |
| 110 - 4“ | 100 | 28 | 61 | 40 | 126 | 0.56 |
| 160 - 6“ | 150 | 40 | 86 | 65 | 185 | 1.43 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
