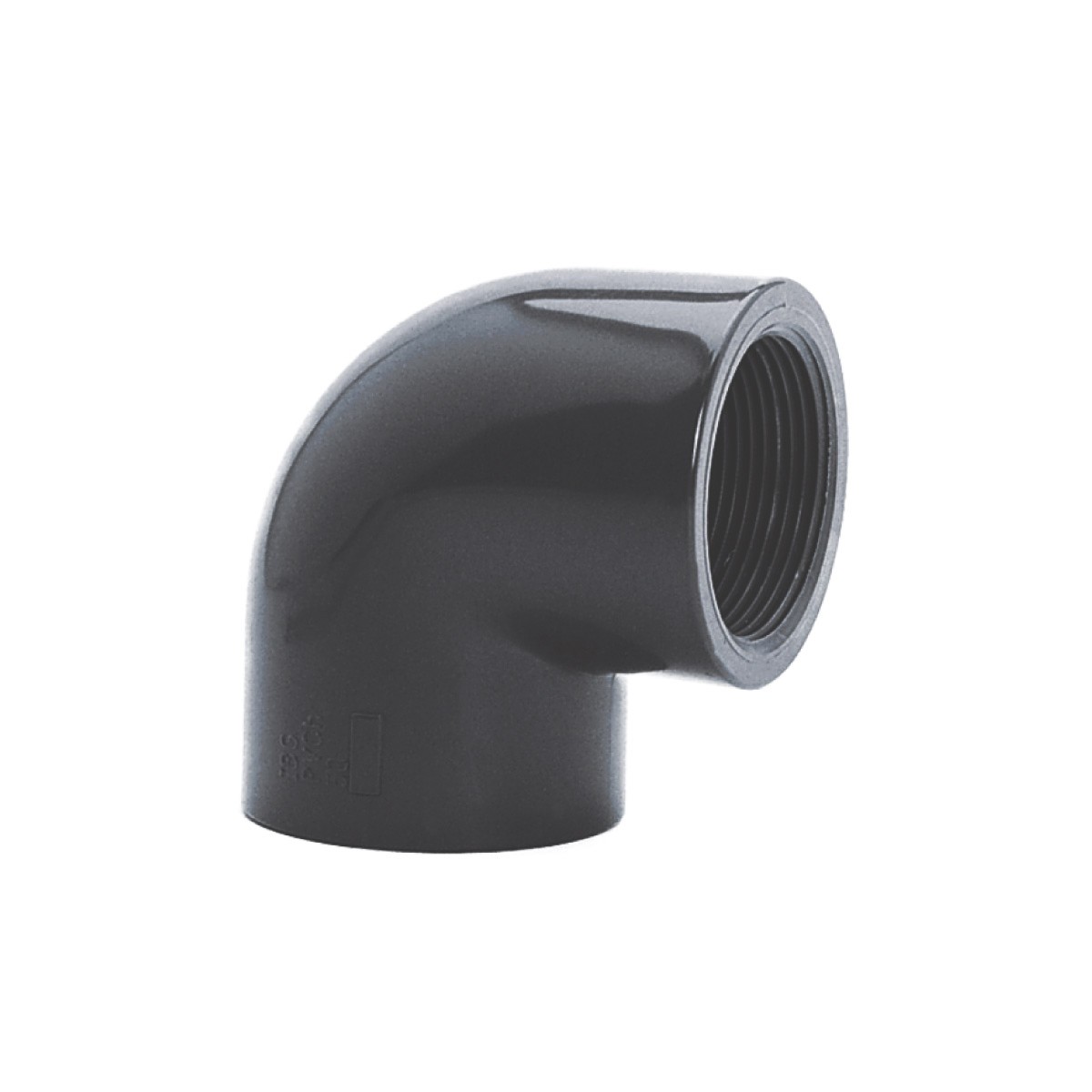

Winkel 90° Klebemuffe-Innengewinde (PVC-U)
PVC-U Winkel 90° mit Klebemuffe-Innengewinde (Standard), Größen 10-1/4″ bis 63-2″, PN 10.
Beschreibung
Winkel 90° Klebemuffe-Innengewinde
- Klebemuffe-Innengewinde
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 72225 | 00000306 | 10-1/4" | 10 | 150 |
| 72226 | 00000307 | 12-1/4" | 10 | 150 |
| 71132 | 51513547 | 16-3/8" | 10 | 200 |
| 71133A | 51513548 | d20-1/2" | 10 | 140 |
| 71134 | 51513549 | 25-3/4" | 10 | 30 |
| 71135 | 51513551 | 32-1" | 10 | 40 |
| 71136 | 51513552 | 40-1 1/4" | 10 | 20 |
| 71137 | 51513553 | 50-1 1/2" | 10 | 20 |
| 71138 | 51513554 | 63-2" | 10 | 35 |
Technische Zeichnung & Maße
| d | DN | L | L1 | Z | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 10-1/4“ | 6 | 9 | 9 | 7 | 14 | 0.01 |
| 12-1/4“ | 8 | 9 | 9 | 7 | 16 | 0.01 |
| 16-3/8“ | 10 | 14 | 14 | 11 | 23 | 0.01 |
| 20-1/2“ | 15 | 14 | 14 | 11 | 28 | 0.02 |
| 25-3/4“ | 20 | 18 | 18 | 15 | 34,5 | 0.03 |
| 32- 1“ | 25 | 22 | 19,1 | 17 | 42 | 0.15 |
| 40-11/4“ | 32 | 26 | 21,4 | 22,3 | 50,6 | 0.14 |
| 50-11/2“ | 40 | 31 | 21,4 | 26 | 62 | 0.17 |
| 63- 2“ | 50 | 38 | 25,7 | 32 | 77 | 0.29 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
