Zubehör und Ersatzteile für Antrieb EO510
Zubehör und Ersatzteile für den elektrischen Antrieb EO510: elektrischer Stellantrieb für M1 Kugelhahn (IND 12-24V AC/DC, ECO 230VAC), Platine (230VAC, 24V AC/DC), Getriebemotor (230VAC, 6V DC) sowie Getriebemotor in Ausführung mit erhöhter Abdeckung neu (230VAC, 6V DC). Alle Positionen Code 49.
Beschreibung

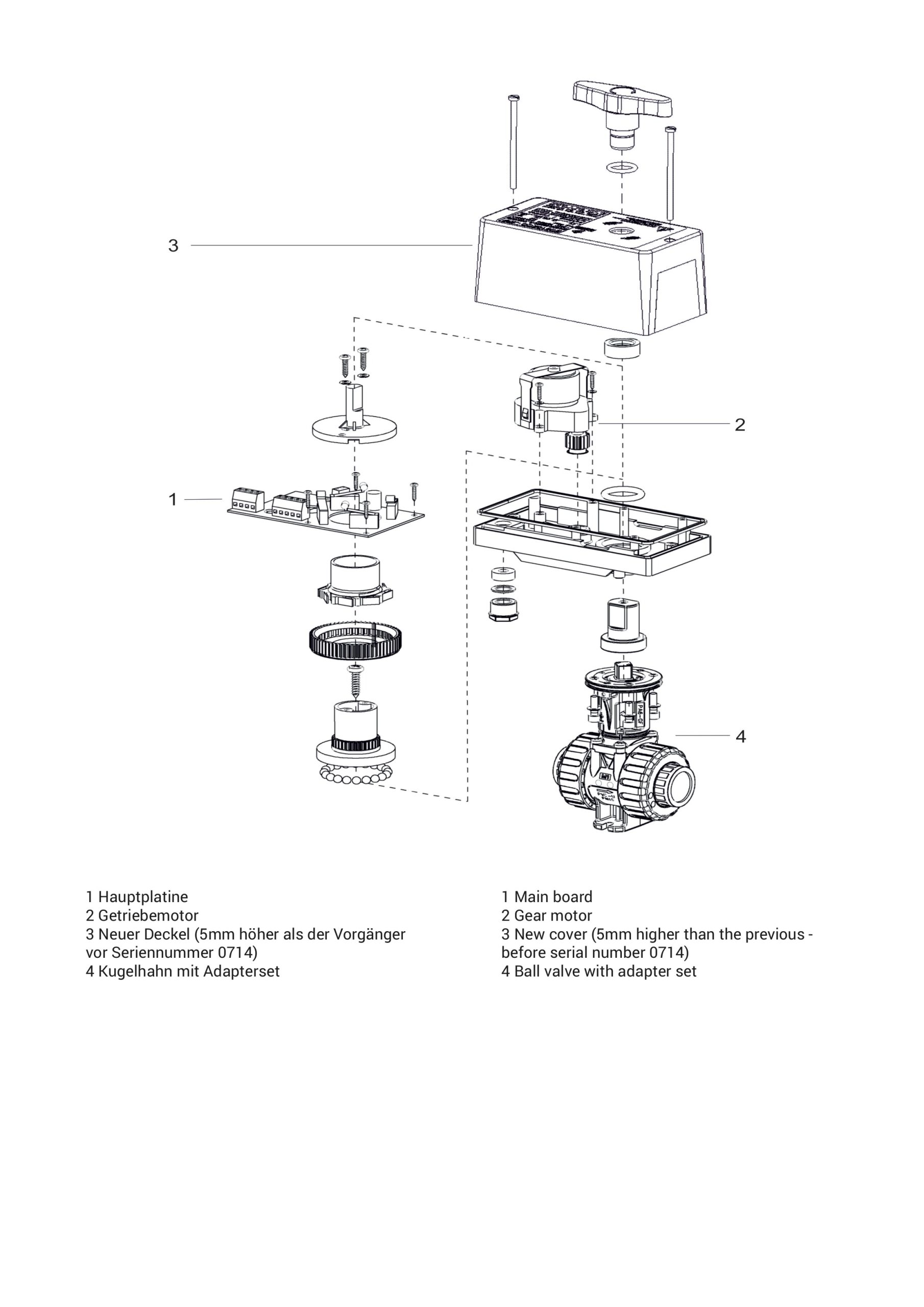

Zubehör- und Ersatzteilprogramm für den elektrischen Antrieb EO510. Die Explosionszeichnung kennzeichnet die Hauptbaugruppen: 1 Hauptplatine, 2 Getriebemotor, 3 Neuer Deckel (5 mm höher als der Vorgänger vor Seriennummer 0714) und 4 Kugelhahn mit Adapterset. Lieferbare Ersatzteile: elektrischer Stellantrieb für M1 Kugelhahn (Ersatzteilnummer 3) mit Schalter IND 12-24V AC/DC oder ECO 230VAC; Platine (Ersatzteilnummer 1) für 230VAC oder 24V AC/DC; Getriebemotor (Ersatzteilnummer 2) für 230VAC oder 6V DC; sowie der Getriebemotor in der Ausführung mit erhöhter Abdeckung neu für 230VAC oder 6V DC. Alle Positionen Code 49. Preise sind bewusst nicht enthalten.
Eigenschaften
- Elektrischer Stellantrieb für M1 Kugelhahn (IND 12-24V AC/DC, ECO 230VAC)
- Platine (230VAC, 24V AC/DC)
- Getriebemotor (230VAC, 6V DC)
- Getriebemotor, erhöhte Abdeckung neu (230VAC, 6V DC)
- Explosionszeichnung: 1 Hauptplatine, 2 Getriebemotor, 3 Neuer Deckel, 4 Kugelhahn mit Adapterset
- Neuer Deckel 5 mm höher als der Vorgänger (vor Seriennummer 0714)
- Alle Positionen Code 49
- Preise bewusst nicht übernommen (intern)
Elektrischer Stellantrieb für M1 Kugelhahn (Code 49, Ersatzteilnummer 3)
| Art.-Nr. (Praher) | KLN-Nr. | Schalter | VE |
|---|---|---|---|
| 124381 | IND 12-24V AC/DC | 1 | |
| 124382 | ECO 230VAC | 1 |
Platine (Code 49, Ersatzteilnummer 1)
| Art.-Nr. (Praher) | KLN-Nr. | Schalter | VE |
|---|---|---|---|
| 142351 | 51512262 | 230VAC | 1 |
| 142424 | 51512270 | 24V AC/DC | 1 |
Getriebemotor (Code 49, Ersatzteilnummer 2)
| Art.-Nr. (Praher) | KLN-Nr. | Schalter | VE |
|---|---|---|---|
| 142353 | 51512263 | 230VAC | 1 |
| 142425 | 51512271 | 6V DC | 1 |
Getriebemotor, erhöhte Abdeckung neu (Code 49, Ersatzteilnummer 2)
| Art.-Nr. (Praher) | KLN-Nr. | Schalter | VE |
|---|---|---|---|
| 142486 | 51512279 | 230VAC | 1 |
| 142569 | 51512280 | 6V DC | 1 |
| 142570 | 51512281 | 6V DC | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Einsatzbereich | Industrie & Prozess |
|---|---|
| Code | 49 |
| Ersatzteilnummer | 1, 2, 3 |
| Schalter/Spannung | IND 12-24V AC/DC, ECO 230VAC, 230VAC, 24V AC/DC, 6V DC |
