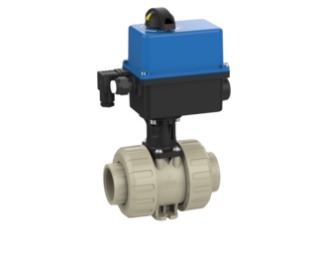

Valvola a sfera 2 vie M1 elettrica con posizionatore, senza silicone – manicotto da saldare PP (PP-H)
Descrizione
Valvola a sfera industriale modulare 2 vie M1 in PP-H con manicotto da saldare PP, attuatore elettrico ER20 con posizionatore (posi; comando 15-30VAC o 90-240VAC), tenuta di sede PTFE, senza silicone, d16-d63, PN10.
Valvola a sfera 2V M1 elettrica posizionatore, manicotto da saldare PP
- Manicotto da saldare PP
- Tenuta di sede: PTFE
- EO
- posi
- Attuatore ER20
- Senza silicone
- Materiale: PP-H
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE | Tensione |
|---|---|---|---|---|---|---|---|
| 512578 | EPDM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512592 | FPM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512585 | EPDM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512599 | FPM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512579 | EPDM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512593 | FPM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512586 | EPDM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512600 | FPM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512580 | EPDM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512594 | FPM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512587 | EPDM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512601 | FPM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512581 | EPDM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512595 | FPM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512588 | EPDM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512602 | FPM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512582 | EPDM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512596 | FPM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512589 | EPDM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512603 | FPM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512583 | EPDM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512597 | FPM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512590 | EPDM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512604 | FPM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512584 | EPDM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512598 | FPM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512591 | EPDM | 63 | 50 | 10 | 1 | 90-240VAC | |
| 512605 | FPM | 63 | 50 | 10 | 1 | 90-240VAC |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
