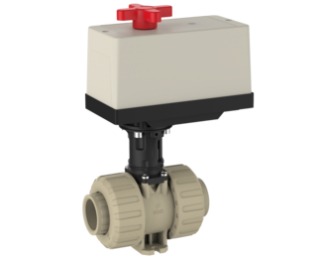

Valvola a sfera a 2 vie M1 attuatore elettrico standard, senza silicone – manicotto da saldare PP metrico, attuatore ECO/IND (PP-H)
Descrizione
Valvola a sfera modulare a 2 vie M1 in PP-H con manicotto da saldare PP (metrico) e attuatore compatto elettrico standard (comando IND 12-24V AC/DC oppure ECO 230VAC), tenuta di sede PTFE, senza silicone, d16-d32, PN10.
Valvola a sfera 2V M1 attuatore elettrico standard, manicotto da saldare PP metrico, attuatore ECO/IND
- Manicotto da saldare PP
- Tenuta di sede: PTFE
- EO
- Attuatore elettrico standard
- Senza silicone
- Materiale: PP-H
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE | Tensione |
|---|---|---|---|---|---|---|---|
| 129950 | EPDM | 16 | 10 | 10 | 1 | IND 12-24V AC/DC | |
| 129954 | FPM | 16 | 10 | 10 | 1 | IND 12-24V AC/DC | |
| 129942 | EPDM | 16 | 10 | 10 | 1 | ECO 230VAC | |
| 129946 | FPM | 16 | 10 | 10 | 1 | ECO 230VAC | |
| 129951 | EPDM | 20 | 15 | 10 | 1 | IND 12-24V AC/DC | |
| 129955 | FPM | 20 | 15 | 10 | 1 | IND 12-24V AC/DC | |
| 129943 | EPDM | 20 | 15 | 10 | 1 | ECO 230VAC | |
| 129947 | FPM | 20 | 15 | 10 | 1 | ECO 230VAC | |
| 129952 | EPDM | 25 | 20 | 10 | 1 | IND 12-24V AC/DC | |
| 129956 | FPM | 25 | 20 | 10 | 1 | IND 12-24V AC/DC | |
| 129944 | EPDM | 25 | 20 | 10 | 1 | ECO 230VAC | |
| 129948 | FPM | 25 | 20 | 10 | 1 | ECO 230VAC | |
| 129953 | EPDM | 32 | 25 | 10 | 1 | IND 12-24V AC/DC | |
| 129957 | FPM | 32 | 25 | 10 | 1 | IND 12-24V AC/DC | |
| 129945 | EPDM | 32 | 25 | 10 | 1 | ECO 230VAC | |
| 129949 | FPM | 32 | 25 | 10 | 1 | ECO 230VAC |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
