Valvola a sfera a 2 vie M1 attuatore pneumatico standard, senza silicone – codolo da saldare PVDF (PVDF)
Descrizione

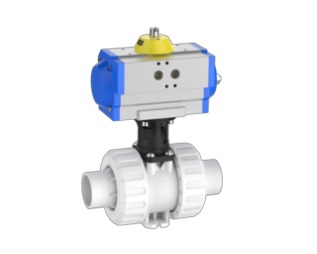

Valvola a sfera industriale modulare a 2 vie M1 in PVDF, attuatore pneumatico standard, attacco codolo da saldare PVDF. Guarnizione di tenuta sede PTFE, materiale guarnizione FPM; comando PO-NC / PO-NO / PO-DA. Dimensioni d16–d110 / DN10–DN80, senza silicone, PN16.
Valvola a sfera 2V M1 attuatore pneumatico standard – codolo da saldare PVDF
- Codolo da saldare PVDF
- Guarnizione di tenuta sede: PTFE
- Comando: PO-NC / PO-NO / PO-DA
- Attuatore: attuatore pneumatico standard
- Materiale guarnizione: FPM
- confezionato singolarmente
- senza silicone
- Materiale: PVDF
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE | Typ | Comando |
|---|---|---|---|---|---|---|---|---|
| 513405 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 513412 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 513419 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 513406 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 513413 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 513420 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 513407 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 513414 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 513421 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 513408 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 513415 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 513422 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 513409 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 513416 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 513423 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 513410 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 513417 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 513424 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 513411 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 513418 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 513425 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 513933 | FPM | 75 | 65 | 16 | 1 | MT30-4 | PO-NC | |
| 513936 | FPM | 75 | 65 | 16 | 1 | MT30-4 | PO-NO | |
| 513939 | FPM | 75 | 65 | 16 | 1 | MT20DA | PO-DA | |
| 513934 | FPM | 90 | 80 | 16 | 1 | MT35-4 | PO-NC | |
| 513937 | FPM | 90 | 80 | 16 | 1 | MT35-4 | PO-NO | |
| 513940 | FPM | 90 | 80 | 16 | 1 | MT20DA | PO-DA | |
| 513935 | FPM | 110 | 80 | 16 | 1 | MT35-4 | PO-NC | |
| 513938 | FPM | 110 | 80 | 16 | 1 | MT35-4 | PO-NO | |
| 513941 | FPM | 110 | 80 | 16 | 1 | MT20DA | PO-DA |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
