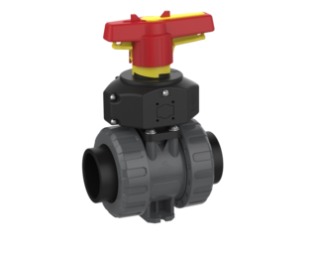

Valvola a sfera modulare a 2 vie M1 con segnalazione di posizione Ag-Ni, senza silicone – manicotto da saldare PE (PVC-U)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PVC-U con segnalazione di posizione meccanica (pi NO Ag-Ni 15-250V AC), tenuta di sede in PTFE, senza silicone – versione manicotto da saldare PE (manicotto da saldare PE (metrico)), d16–d63 / DN10–DN50.
Valvola a sfera 2W M1 metrico – manicotto da saldare PE
- Valvola a sfera industriale modulare a 2 vie M1 in PVC-U
- Manicotto da saldare PE (metrico)
- Segnalazione di posizione meccanica: interruttore di finecorsa pi NO Ag-Ni 15-250V AC
- Tenuta di sede: PTFE
- Prodotta senza silicone
- Materiali di tenuta: EPDM o FPM
- Confezionata singolarmente
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 510080 | EPDM | 16 | 10 | 16 | 1 | |
| 510087 | FPM | 16 | 10 | 16 | 1 | |
| 510081 | EPDM | 20 | 15 | 16 | 1 | |
| 510088 | FPM | 20 | 15 | 16 | 1 | |
| 510082 | EPDM | 25 | 20 | 16 | 1 | |
| 510089 | FPM | 25 | 20 | 16 | 1 | |
| 510083 | EPDM | 32 | 25 | 16 | 1 | |
| 510090 | FPM | 32 | 25 | 16 | 1 | |
| 510084 | EPDM | 40 | 32 | 16 | 1 | |
| 510091 | FPM | 40 | 32 | 16 | 1 | |
| 510085 | EPDM | 50 | 40 | 16 | 1 | |
| 510092 | FPM | 50 | 40 | 16 | 1 | |
| 510086 | EPDM | 63 | 50 | 16 | 1 | |
| 510093 | FPM | 63 | 50 | 16 | 1 |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
