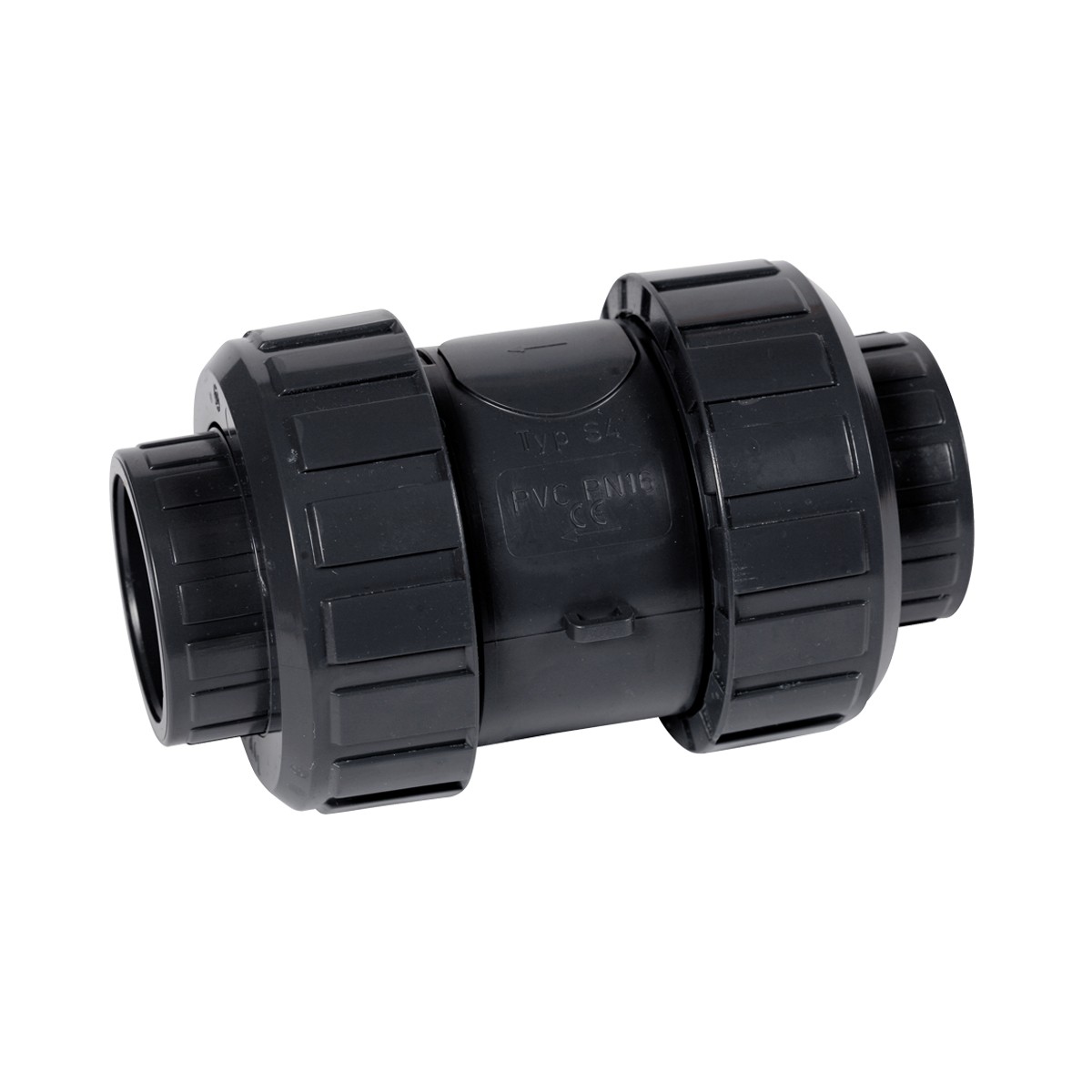

Terugslagafsluiter S4 (veerbelast)
Beschrijving
Veerbelaste terugslagafsluiter S4 van PVC-U (grijs) met PVC-U-lijmmof, afdichting EPDM of FPM, V4A-veer, openingsdruk 0,06 bar, bedrijfstemperatuur max. 60 °C. Radiaal in- en uitbouwbaar, compact ontwerp, geluidsarm en corrosiebestendig bij onderhoudsvrije werking.
Terugslagafsluiter S4 (veerbelast)
- Openingsdruk 0,06 bar
- Bedrijfstemperatuur max. 60 °C
- Corrosiebestendig
- Hoge levensduur bij onderhoudsvrije werking
- Compact ontwerp
- Radiaal in- en uitbouwbaar
- Snel en nauwkeurig openen en sluiten
- Geluidsarm
- V4A-veer
| Art.nr. (Peraplas) | KLN-nr. | Product | B-kg | VE |
|---|---|---|---|---|
| 121069 | 51510316 | Terugslagventiel S4 DN10 PVC grijs PVCu-lijmmof d16 metrisch PN16 EPDM | 0.17 | 20.00 |
| 121087 | 51510321 | Terugslagventiel S4 DN10 PVC grijs PVCu-lijmmof d16 metrisch PN16 FPM | 0.17 | 20.00 |
| 121088 | 51510322 | Terugslagventiel S4 DN15 PVC grijs PVCu-lijmmof d20 metrisch PN16 EPDM | 0.16 | 20.00 |
| 121089 | 51510323 | Terugslagventiel S4 DN15 PVC grijs PVCu-lijmmof d20 metrisch PN16 FPM | 0.16 | 20.00 |
| 121090 | 51510324 | Terugslagventiel S4 DN20 PVC grijs PVCu-lijmmof d25 metrisch PN16 EPDM | 0.25 | 20.00 |
| 121091 | 51510325 | Terugslagventiel S4 DN20 PVC grijs PVCu-lijmmof d25 metrisch PN16 FPM | 0.25 | 20.00 |
| 121092 | 00002666 | Terugslagventiel S4 DN25 PVC grijs PVCu-lijmmof d32 metrisch PN16 EPDM | 0.32 | 15.00 |
| 121093 | 51510327 | Terugslagventiel S4 DN25 PVC grijs PVCu-lijmmof d32 metrisch PN16 FPM | 0.33 | 15.00 |
| 121094 | 51510328 | Terugslagventiel S4 DN32 PVC grijs PVCu-lijmmof d40 metrisch PN16 EPDM | 0.55 | 20.00 |
| 121095 | 51510329 | Terugslagventiel S4 DN32 PVC grijs PVCu-lijmmof d40 metrisch PN16 FPM | 0.52 | 20.00 |
| 121041 | 51510312 | Terugslagventiel S4 DN40 PVC grijs PVCu-lijmmof d50 metrisch PN16 EPDM | 0.86 | 10.00 |
| 121096 | 51510330 | Terugslagventiel S4 DN40 PVC grijs PVCu-lijmmof d50 metrisch PN16 FPM | 0.52 | 10.00 |
| 121042 | 51510313 | Terugslagventiel S4 DN50 PVC grijs PVCu-lijmmof d63 metrisch PN16 EPDM | 1.26 | 8.00 |
| 121097 | 51510331 | Terugslagventiel S4 DN50 PVC grijs PVCu-lijmmof d63 metrisch PN16 FPM | 1.28 | 8.00 |
| 121098 | 51510332 | Terugslagventiel S4 DN65 PVC grijs PVCu-lijmmof d75 metrisch PN16 EPDM | 2.63 | 4.00 |
| 121099 | 51510333 | Terugslagventiel S4 DN65 PVC grijs PVCu-lijmmof d75 metrisch PN16 FPM | 2.00 | 4.00 |
| 121043 | 51510314 | Terugslagventiel S4 DN80 PVC grijs PVCu-lijmmof d90 metrisch PN10 EPDM | 4.84 | 1.00 |
| 121100 | 51510334 | Terugslagventiel S4 DN80 PVC grijs PVCu-lijmmof d90 metrisch PN10 FPM | 4.98 | 1.00 |
| 122291 | 51510626 | Terugslagventiel S4 DN80 PVC grijs PVCu-lijmmof d110 metrisch PN6 EPDM | 4.76 | 1.00 |
| 122388 | 51510640 | Terugslagventiel S4 DN80 PVC grijs PVCu-lijmmof d110 metrisch PN6 FPM | 4.90 | 1.00 |
Technische tekening & afmetingen
| d | DN | G | L | L1 | A | Z | t | D |
|---|---|---|---|---|---|---|---|---|
| 16 | 10 | ⅜" | 114 | 120 | 62 | 67,5 | 16,5 | 53 |
| 20 | 15 | ½" | 124 | 130 | 62 | 67,5 | 16,5 | 53 |
| 25 | 20 | ¾" | 144 | 150 | 70 | 76,5 | 19,5 | 63 |
| 32 | 25 | 1" | 154 | 160 | 74 | 81 | 22,5 | 70 |
| 40 | 32 | 1 ¼" | 174 | 180 | 84 | 90 | 26,5 | 85 |
| 50 | 40 | 1 ½" | 194 | 200 | 95 | 104 | 31,5 | 101 |
| 63 | 50 | 2" | 224 | 230 | 109 | 121 | 38,5 | 121,5 |
| 75 | 65 | 2 1/2" | 284 | 290 | 137 | 148 | 45 | 155 |
| 90 | 80 | 3" | 300 | 310 | 163 | 183 | 55,5 | 188 |
| 110 | 80 | 4" | 340 | 350 | 163 | 176 | 64 | 188 |
Maten in mm · gewicht in kg · letters volgens tekening
