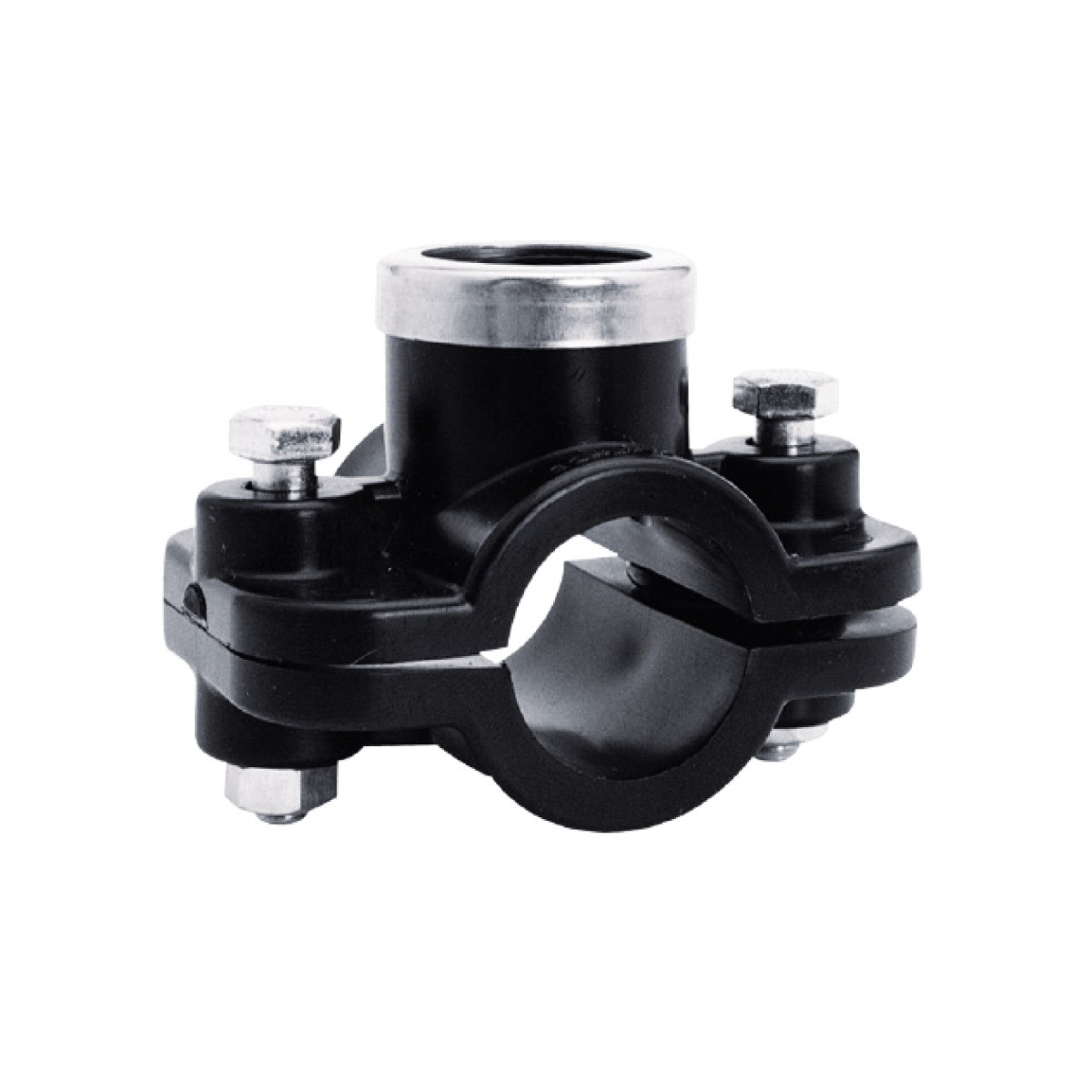

Anbohrschelle Typ A, Innengewinde, verstärkt (PP)
Anbohrschelle Typ A aus PP mit verstärktem Innengewinde, für Rohre d20 bis d50, Abgänge 1/2″ bis 1 1/4″.
Beschreibung
Anbohrschelle Typ A
- Innengewinde
- verstärkt
- Werkstoff: PP
| Art.-Nr. (Praher) | KLN-Nr. | d | Material | VE |
|---|---|---|---|---|
| 73423 | 51514825 | d20-1/2" | PP | 100 |
| 73424 | 51514826 | 25-1/2" | PP | 100 |
| 73425 | 51514827 | 32-1/2" | PP | 100 |
| 73426 | 51514828 | 32-3/4" | PP | 100 |
| 73427 | 51514829 | 32-1" | PP | 100 |
| 73428 | 51514830 | 40-1/2" | PP | 80 |
| 73429 | 51514831 | 40-3/4" | PP | 80 |
| 73430 | 51514832 | 40-1" | PP | 80 |
| 73431 | 51514833 | 50-1/2" | PP | 60 |
| 73432 | 51514834 | 50-3/4" | PP | 60 |
| 73433 | 51514835 | 50-1" | PP | 60 |
| 73434 | 51514836 | 50-1 1/4" | PP | 60 |

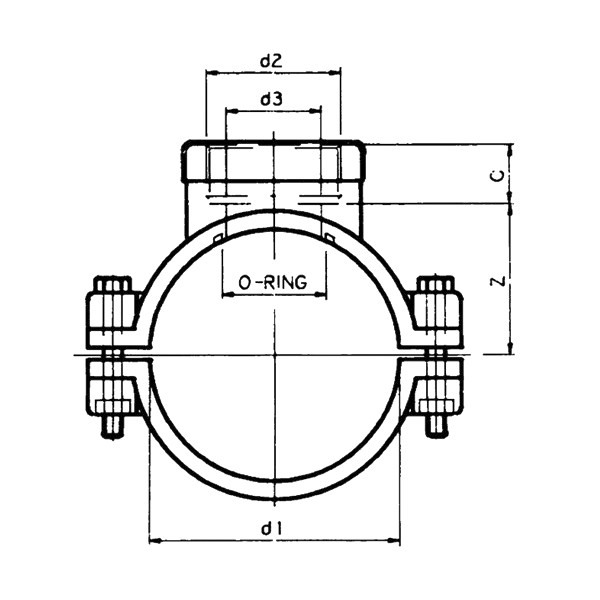

Technische Zeichnung & Maße
| d1-d2 | d3 | Z | C | D | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 20 - 1/2” | 10 | 16 | 18 | 2 | 2 | 0.11 |
| 25 - 1/2” | 12 | 19 | 18 | 2 | 2 | 0.12 |
| 32 - 1/2” | 14 | 23 | 18 | 2 | 2 | 0.15 |
| 32 - 3/4” | 18 | 23 | 19 | 2 | 2 | 0.16 |
| 32 - 1” | 23 | 23 | 22 | 2 | 2 | 0.17 |
| 40 - 1/2” | 14 | 27 | 18 | 4 | 4 | 0.22 |
| 40 - 3/4” | 18 | 27 | 19 | 4 | 4 | 0.22 |
| 40 - 1” | 23 | 27 | 22 | 4 | 4 | 0.23 |
| 50 - 1/2” | 14 | 32 | 18 | 4 | 4 | 0.25 |
| 50 - 3/4” | 18 | 32 | 19 | 4 | 4 | 0.25 |
| 50 - 1” | 23 | 32 | 22 | 4 | 4 | 0.26 |
| 50 - 1 1/4” | 26 | 32 | 24 | 4 | 4 | 0.28 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP |
|---|---|
| Einsatzbereich | Industrie & Prozess |
