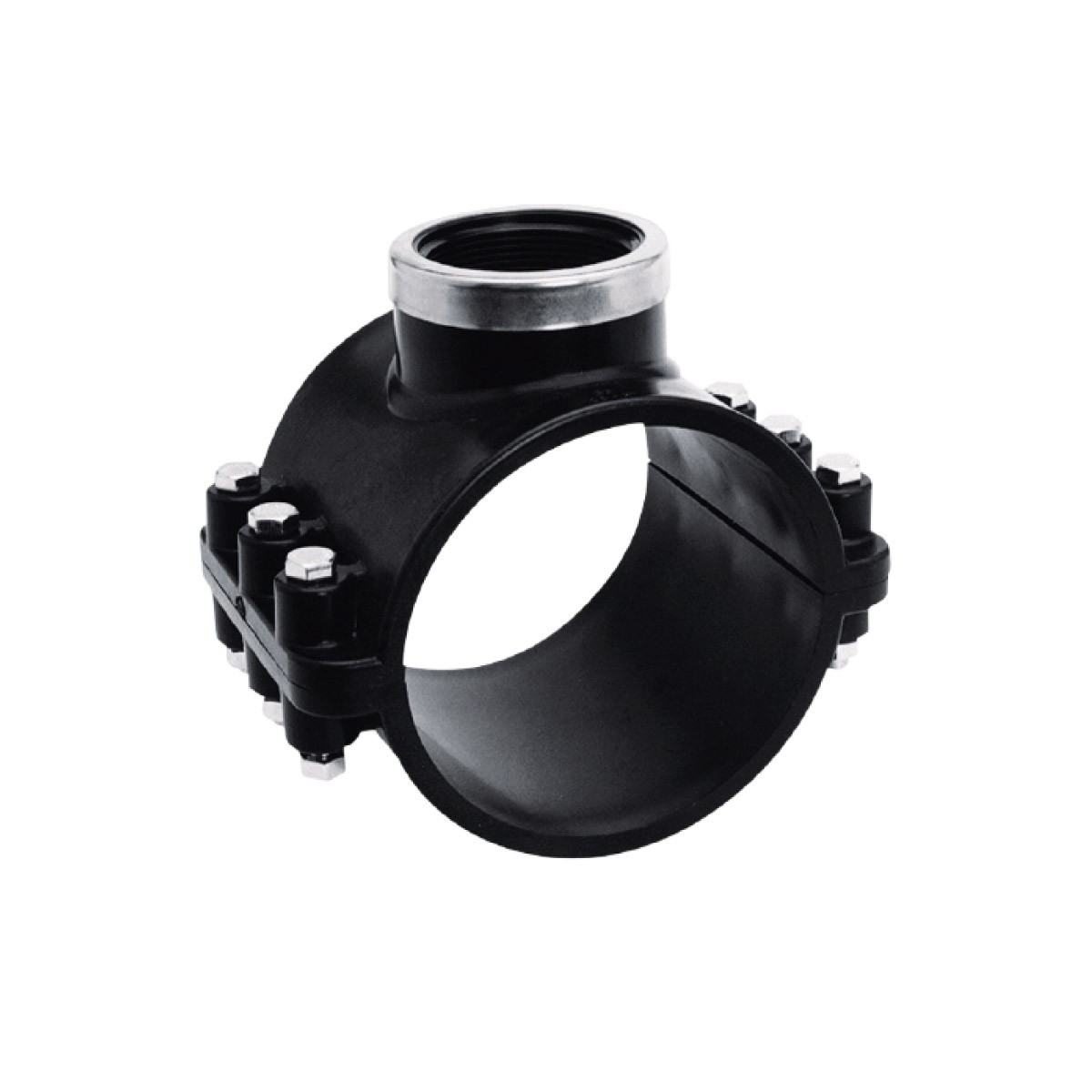

Anbohrschelle Typ C, Innengewinde, verstärkt (PP)
Anbohrschelle Typ C aus PP mit verstärktem Innengewinde, für Rohre d140 bis d160, Abgänge 1″ bis 3″.
Beschreibung
Anbohrschelle Typ C
- Innengewinde
- verstärkt
- Werkstoff: PP
| Art.-Nr. (Praher) | KLN-Nr. | d | Material | VE |
|---|---|---|---|---|
| 75826 | 51515727 | 140-1 1/4" | PP | 10 |
| 73463 | 51514861 | 140-2" | PP | 10 |
| 73464 | 51514862 | 140-2 1/2" | PP | 10 |
| 73465 | 51514863 | 160-1" | PP | 10 |
| 73466 | 51514864 | 160-1 1/4" | PP | 10 |
| 73467 | 51514865 | 160-1 1/2" | PP | 10 |
| 73468 | 51514866 | 160-2" | PP | 10 |
| 73469 | 51514867 | 160-2 1/2" | PP | 10 |
| 73470 | 51514868 | 160-3" | PP | 10 |
Technische Zeichnung & Maße
| d-s2 | d4 | Z | C | D | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 140 - 1 1/4” | 26 | 80 | 24 | 6 | 6 | 0.87 |
| 140 - 2” | 42 | 80 | 28 | 6 | 6 | 0.91 |
| 140 - 2 1/2” | 60 | 80 | 33 | 6 | 6 | 0.94 |
| 160 - 1” | 23 | 90 | 33 | 6 | 6 | 1.00 |
| 160 - 1 1/4” | 26 | 90 | 24 | 6 | 6 | 1.01 |
| 160 - 1 1/2” | 33 | 90 | 24 | 6 | 6 | 1.01 |
| 160 - 2” | 42 | 90 | 28 | 6 | 6 | 1.03 |
| 160 - 2 1/2” | 60 | 94 | 33 | 6 | 6 | 1.07 |
| 160 - 3” | 76 | 94 | 36 | 6 | 6 | 1.16 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP |
|---|---|
| Einsatzbereich | Industrie & Prozess |
