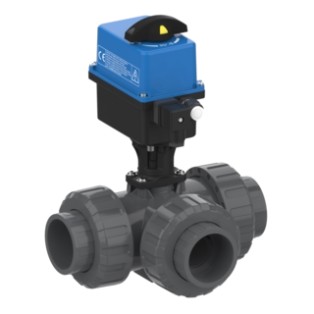

3-Wege-Kugelhahn M1 L-Kugel mit Elektroantrieb, Klebemuffe metrisch (PVC-U)
Modularer 3-Wege-Industriekugelhahn M1 aus PVC-U mit L-Kugel, elektrischem Antrieb (EO), PTFE-Sitzdichtung und Anschluss PVCu Klebemuffe (metrisch), wahlweise mit EPDM- oder FPM-Dichtung.
Beschreibung
Kugelhahn 3W M1 L-Kugel mit Elektroantrieb – PVCu Klebemuffe (metrisch)
- Modularer 3-Wege-Industriekugelhahn M1 aus PVC-U
- Kugelform: L-Kugel
- Antrieb: elektrisch (EO)
- Anschluss: PVCu Klebemuffe (metrisch)
- Sitzdichtung: PTFE
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Ausführung |
|---|---|---|---|---|---|---|---|
| 514254 | EPDM | 16 | 10 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514261 | FPM | 16 | 10 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514282 | EPDM | 16 | 10 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514289 | FPM | 16 | 10 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514310 | EPDM | 16 | 10 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514314 | FPM | 16 | 10 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514326 | EPDM | 16 | 10 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514330 | FPM | 16 | 10 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514255 | EPDM | 20 | 15 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514262 | FPM | 20 | 15 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514283 | EPDM | 20 | 15 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514290 | FPM | 20 | 15 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514311 | EPDM | 20 | 15 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514315 | FPM | 20 | 15 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514327 | EPDM | 20 | 15 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514331 | FPM | 20 | 15 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514256 | EPDM | 25 | 20 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514263 | FPM | 25 | 20 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514284 | EPDM | 25 | 20 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514291 | FPM | 25 | 20 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514312 | EPDM | 25 | 20 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514316 | FPM | 25 | 20 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514328 | EPDM | 25 | 20 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514332 | FPM | 25 | 20 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514257 | EPDM | 32 | 25 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514264 | FPM | 32 | 25 | 16 | 1 | Antrieb A (Ausf. 1) | |
| 514285 | EPDM | 32 | 25 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514292 | FPM | 32 | 25 | 16 | 1 | Antrieb A (Ausf. 2) | |
| 514313 | EPDM | 32 | 25 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514317 | FPM | 32 | 25 | 16 | 1 | Antrieb B (Ausf. 3) | |
| 514329 | EPDM | 32 | 25 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514333 | FPM | 32 | 25 | 16 | 1 | Antrieb B (Ausf. 4) | |
| 514258 | EPDM | 40 | 32 | 12,5 | 1 | Antrieb A (Ausf. 1) | |
| 514265 | FPM | 40 | 32 | 12,5 | 1 | Antrieb A (Ausf. 1) | |
| 514286 | EPDM | 40 | 32 | 12,5 | 1 | Antrieb A (Ausf. 2) | |
| 514293 | FPM | 40 | 32 | 12,5 | 1 | Antrieb A (Ausf. 2) | |
| 514259 | EPDM | 50 | 40 | 12,5 | 1 | Antrieb A (Ausf. 1) | |
| 514266 | FPM | 50 | 40 | 12,5 | 1 | Antrieb A (Ausf. 1) | |
| 514287 | EPDM | 50 | 40 | 12,5 | 1 | Antrieb A (Ausf. 2) | |
| 514294 | FPM | 50 | 40 | 12,5 | 1 | Antrieb A (Ausf. 2) | |
| 514260 | EPDM | 63 | 50 | 10 | 1 | Antrieb A (Ausf. 1) | |
| 514267 | FPM | 63 | 50 | 10 | 1 | Antrieb A (Ausf. 1) | |
| 514288 | EPDM | 63 | 50 | 10 | 1 | Antrieb A (Ausf. 2) | |
| 514295 | FPM | 63 | 50 | 10 | 1 | Antrieb A (Ausf. 2) |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN10, PN12,5, PN16 |
| Einsatzbereich | Industrie & Prozess |
