2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmeldung und Magnetventil, silikonfrei – PVCu Klebemuffe ASTM (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U, pneumatisch angetrieben mit Stellungsrückmeldung (Schalter pi 250 V) und integriertem Magnetventil (5/2-3/2-Wege, 24 V DC), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Klebemuffe (ASTM) (3/8″ – 2″ / DN10–DN50), PN16, mit den Antriebsfunktionen PO-NC, PO-NO oder PO-DA sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

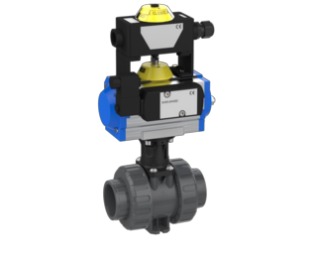

Kugelhahn 2W M1 ASTM – PVCu Klebemuffe
- Anschluss: PVCu Klebemuffe (ASTM)
- Sitzdichtung: PTFE
- silikonfrei
- Antrieb: pneumatisch (M1) mit Stellungsrückmeldung und Magnetventil
- Stellungsrückmeldung: Schalter pi 250 V
- Magnetventil: 5/2-3/2-Wege, 24 V DC
- Antriebsfunktion: PO-NC, PO-NO oder PO-DA
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 512032 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512033 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512034 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512035 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512036 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512037 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512038 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512039 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512040 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512041 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512042 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512043 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512044 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512045 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512046 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512047 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512048 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512049 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512050 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512051 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512052 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512053 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512054 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512055 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512056 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512057 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512058 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512059 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512060 | EPDM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512061 | EPDM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512062 | EPDM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512063 | EPDM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512064 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512065 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512066 | EPDM | 2" | 50 | 16 | 1 | MT15DA | PO-DA | |
| 512067 | FPM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512068 | FPM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512069 | FPM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512070 | FPM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512071 | FPM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512072 | FPM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512073 | FPM | 2" | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
