2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – PVCu Klebemuffe ASTM (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Antrieb und Stellungsrückmelder (pi-250V), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Klebemuffe (ASTM) (3/8″–2″ / DN10–DN50), PN16, einfachwirkend mit Federrückstellung (PO-NC/PO-NO) oder doppeltwirkend (PO-DA) sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

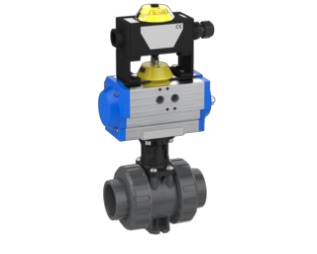

Kugelhahn 2W M1 ASTM – PVCu Klebemuffe
- Anschluss: PVCu Klebemuffe (ASTM)
- Sitzdichtung: PTFE
- Stellungsrückmelder: pi-250V
- silikonfrei
- Antrieb: pneumatisch (einfachwirkend PO-NC/PO-NO mit Federrückstellung oder doppeltwirkend PO-DA)
- Pneumatik-Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend), MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 511300 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511301 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511302 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511303 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511304 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511305 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511306 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511307 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511308 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511309 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511310 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511311 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511312 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511313 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511314 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511315 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511316 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511317 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511318 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511319 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511320 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511321 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511322 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511323 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511324 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511325 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511326 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511327 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511328 | EPDM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511329 | EPDM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511330 | EPDM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511331 | EPDM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511332 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511333 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511334 | EPDM | 2" | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511335 | FPM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511336 | FPM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511337 | FPM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511338 | FPM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511339 | FPM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511340 | FPM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511341 | FPM | 2" | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
