2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – PVCu Klebestutzen metrisch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Antrieb und Stellungsrückmelder (pi-250V), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Klebestutzen (metrisch) (d16–d63 / DN10–DN50), PN16, einfachwirkend mit Federrückstellung (PO-NC/PO-NO) oder doppeltwirkend (PO-DA) sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

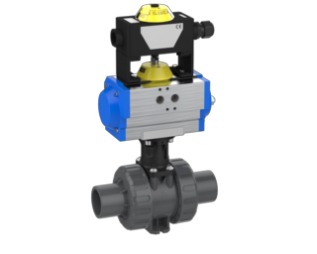

Kugelhahn 2W M1 metrisch – PVCu Klebestutzen
- Anschluss: PVCu Klebestutzen (metrisch)
- Sitzdichtung: PTFE
- Stellungsrückmelder: pi-250V
- silikonfrei
- Antrieb: pneumatisch (einfachwirkend PO-NC/PO-NO mit Federrückstellung oder doppeltwirkend PO-DA)
- Pneumatik-Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend), MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 511342 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511349 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511356 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511363 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511370 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511377 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511343 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511350 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511357 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511364 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511371 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511378 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511344 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511351 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511358 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511365 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511372 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511379 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511345 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511352 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511359 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511366 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511373 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511380 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511346 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511353 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511360 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511367 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511374 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511381 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511347 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511354 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511361 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511368 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511375 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511382 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511348 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511355 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511362 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511369 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511376 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511383 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
