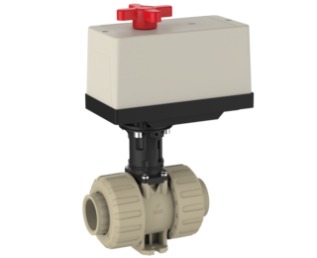

2-Wege-Kugelhahn M1 Elektroantrieb standard, silikonfrei – PP-Schweißmuffe metrisch, Antrieb ECO/IND (PP-H)
2-Wege modularer Kugelhahn M1 aus PP-H mit PP-Schweißmuffe (metrisch) und elektrischem Standard-Kompaktantrieb (Ansteuerung IND 12-24V AC/DC oder ECO 230VAC), Sitzdichtung PTFE, silikonfrei, d16-d32, PN10.
Beschreibung
Kugelhahn 2W M1 Elektroantrieb standard, PP-Schweißmuffe metrisch, Antrieb ECO/IND
- PP-Schweißmuffe
- Sitzdichtung: PTFE
- EO
- Elektroantrieb standard
- silikonfrei
- Werkstoff: PP-H
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Spannung |
|---|---|---|---|---|---|---|---|
| 129950 | EPDM | 16 | 10 | 10 | 1 | IND 12-24V AC/DC | |
| 129954 | FPM | 16 | 10 | 10 | 1 | IND 12-24V AC/DC | |
| 129942 | EPDM | 16 | 10 | 10 | 1 | ECO 230VAC | |
| 129946 | FPM | 16 | 10 | 10 | 1 | ECO 230VAC | |
| 129951 | EPDM | 20 | 15 | 10 | 1 | IND 12-24V AC/DC | |
| 129955 | FPM | 20 | 15 | 10 | 1 | IND 12-24V AC/DC | |
| 129943 | EPDM | 20 | 15 | 10 | 1 | ECO 230VAC | |
| 129947 | FPM | 20 | 15 | 10 | 1 | ECO 230VAC | |
| 129952 | EPDM | 25 | 20 | 10 | 1 | IND 12-24V AC/DC | |
| 129956 | FPM | 25 | 20 | 10 | 1 | IND 12-24V AC/DC | |
| 129944 | EPDM | 25 | 20 | 10 | 1 | ECO 230VAC | |
| 129948 | FPM | 25 | 20 | 10 | 1 | ECO 230VAC | |
| 129953 | EPDM | 32 | 25 | 10 | 1 | IND 12-24V AC/DC | |
| 129957 | FPM | 32 | 25 | 10 | 1 | IND 12-24V AC/DC | |
| 129945 | EPDM | 32 | 25 | 10 | 1 | ECO 230VAC | |
| 129949 | FPM | 32 | 25 | 10 | 1 | ECO 230VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
