Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Handgetriebe (PVDF)
Handbetätigte Absperrklappe K4 aus PVDF mit Handgetriebe (Schneckengetriebe), Flanschanschluss, Anschluss DIN-ANSI-JIS-BS (Wafer), FPM-Auskleidung. d75–d280 / DN65–DN250, PN10 (DN250: PN8). Katalog-Code 67.
Beschreibung
Die Absperrklappe K4 aus PVDF ist in dieser Ausführung handbetätigt mit Handgetriebe (Schneckengetriebe) und Flanschanschluss. Anschlussart: DIN-ANSI-JIS-BS (Wafer). Auskleidung/Dichtung FPM. Abmessungen d75–d280 (DN65–DN250), PN10, bei DN250 PN8, Verpackungseinheit 1. Katalog-Code 67. Preise sind nicht Bestandteil dieser Daten.

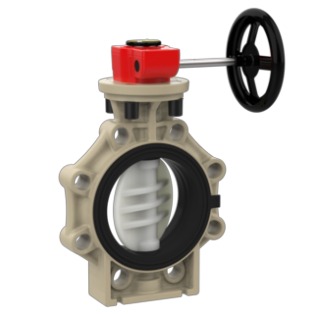

Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Flanschanschluss, Handgetriebe, Code 67
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Handbetätigt mit Handgetriebe (Schneckengetriebe)
- Flanschanschluss
- Anschluss: DIN-ANSI-JIS-BS (Wafer)
- Auskleidung/Dichtung: FPM
- Abmessungen d75–d280 / DN65–DN250
- PN10 (DN250: PN8)
- Verpackungseinheit (VE) 1
- Katalog-Code 67
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 244521 | FPM | 75-2 1/2" | 65 | 10 | 1 | |
| 244522 | FPM | 90-3" | 80 | 10 | 1 | |
| 244523 | FPM | 110-4" | 100 | 10 | 1 | |
| 244524 | FPM | 140-5" | 125 | 10 | 1 | |
| 244525 | FPM | 160-6" | 150 | 10 | 1 | |
| 244526 | FPM | 225-8" | 200 | 10 | 1 | |
| 244527 | FPM | 280-10" | 250 | 8 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN8 |
| Dimension | d75–d280 / DN65–DN250 |
| Anschlussart | DIN-ANSI-JIS-BS (Zwischenflansch/Wafer) |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Handgetriebe (Schneckengetriebe) |
| Anschlussnorm | DIN-ANSI-JIS-BS (Wafer) |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 67 |
