Absperrklappe K4 Lug Type DIN, ohne Betätigung (PVDF)
Absperrklappe K4 aus PVDF ohne Betätigungselement (nachrüstbar), Flanschanschluss, Anschluss Lug Type DIN, FPM-Auskleidung, Anbauflansch F07 bzw. F10. d75–d280 / DN65–DN250, PN10 (DN250: PN8). Katalog-Code 67.
Beschreibung
Die Absperrklappe K4 aus PVDF wird in dieser Ausführung ohne Betätigungselement geliefert (für die individuelle Nachrüstung mit Griff, Hand- oder Automatikantrieb). Anschlussart: Lug Type DIN. Der Anbauflansch ist je nach Nennweite F07 oder F10. Auskleidung/Dichtung FPM. Abmessungen d75–d280 (DN65–DN250), PN10, bei DN250 PN8, Verpackungseinheit 1. Katalog-Code 67. Preise sind nicht Bestandteil dieser Daten.

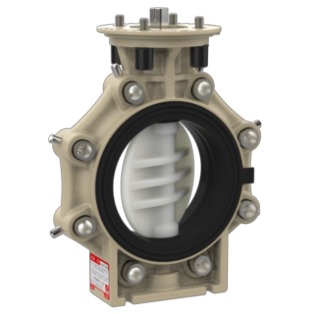

Absperrklappe K4 Lug Type DIN, Flanschanschluss, ohne Betätigungselement, Code 67
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Ohne Betätigungselement (nachrüstbar)
- Flanschanschluss
- Anbauflansch: F07 bzw. F10 (nach Nennweite)
- Anschluss: Lug Type DIN
- Auskleidung/Dichtung: FPM
- Abmessungen d75–d280 / DN65–DN250
- PN10 (DN250: PN8)
- Verpackungseinheit (VE) 1
- Katalog-Code 67
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | Flanschtyp | PN | VE |
|---|---|---|---|---|---|---|---|
| 245021 | FPM | 75 | 65 | F07 | 10 | 1 | |
| 245022 | FPM | 90 | 80 | F07 | 10 | 1 | |
| 245023 | FPM | 110 | 100 | F07 | 10 | 1 | |
| 245024 | FPM | 140 | 125 | F07 | 10 | 1 | |
| 245025 | FPM | 160 | 150 | F10 | 10 | 1 | |
| 245026 | FPM | 225 | 200 | F10 | 10 | 1 | |
| 245027 | FPM | 280-10" | 250 | F10 | 8 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN8 |
| Dimension | d75–d280 / DN65–DN250 |
| Anschlussart | Lug Type DIN |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | ohne Betätigungselement |
| Flanschtyp | F07, F10 |
| Anschlussnorm | Lug Type DIN |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 67 |
