2-Wege-Industriekugelhahn M1 silikonfrei – PVDF-Schweißstutzen extralang (metrisch) (PVDF)

Beschreibung

Der 2-Wege-Industriekugelhahn M1 silikonfrei – PVDF-Schweißstutzen extralang (metrisch) ist ein silikonfrei gefertigter Industriekugelhahn aus PVDF für den Prozess- und Anlagenbau mit aggressiven bzw. hochreinen Medien. Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Anschlussart: PVDF-Schweißstutzen extralang (metrisch). Nenndruck durchgängig PN16. Abmessungen d20–d63 (DN15–DN50). Einzeln verpackt. Katalog-Code 60M. Preise sind nicht Bestandteil dieser Daten.

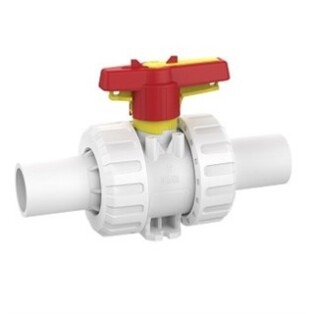

Kugelhahn 2W M1 – PVDF-Schweißstutzen extralang (metrisch) (FPM)

• PVDF-Schweißstutzen extralang
• Sitzdichtung: PTFE
• einzeln verpackt
• Dichtungswerkstoff: FPM

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE
210605		FPM	20	15	16	9
210606		FPM	25	20	16	8
210607		FPM	32	25	16	8
210608		FPM	40	32	16	8
210609		FPM	50	40	16	6
210610		FPM	63	50	16	4

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung

Downloads & Anleitungen

• PDFpvdf-kugelhahn-m1-silikonfrei-schweissstutzen-extralang – DatenblattPDF herunterladen
