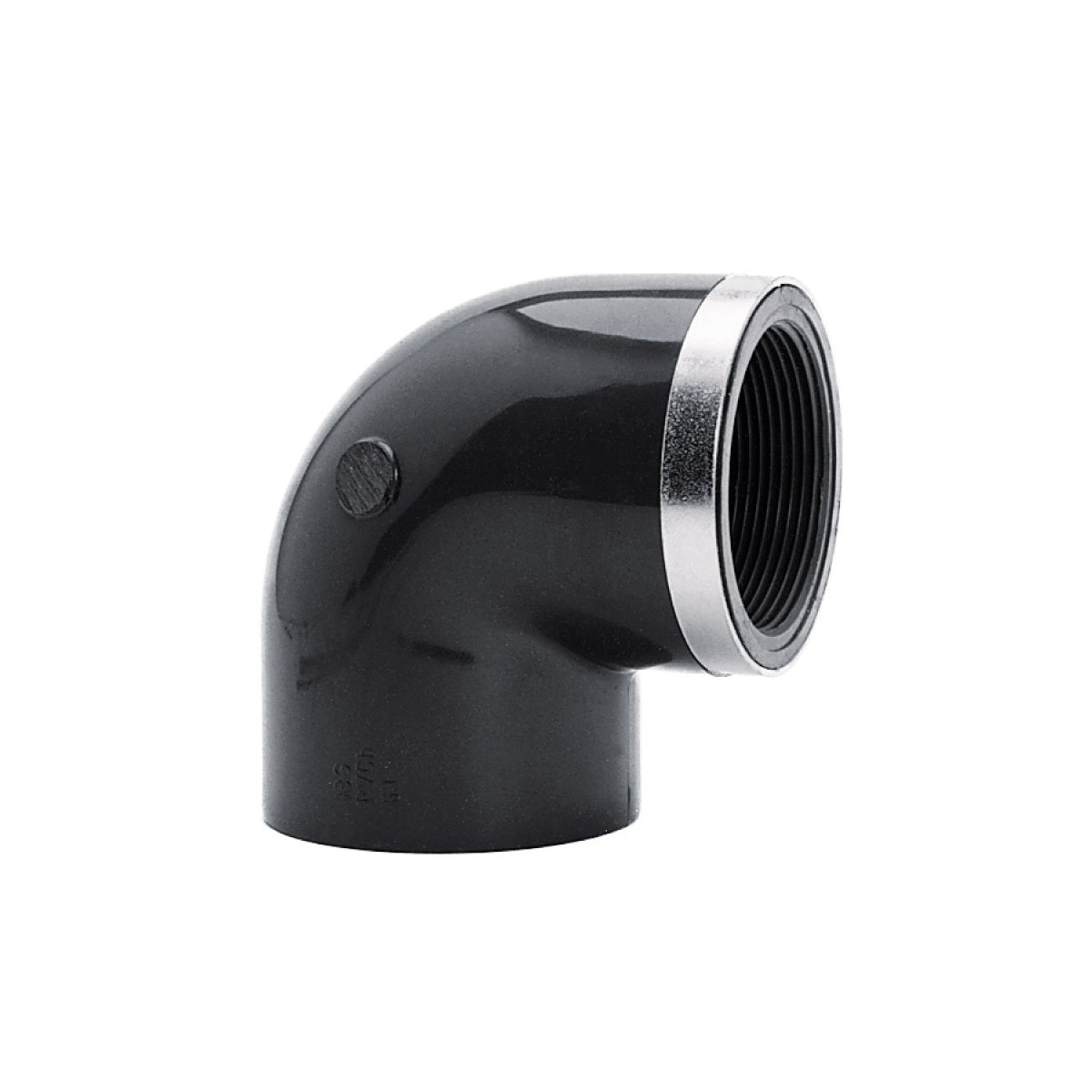

Winkel 90° Klebemuffe-Innengewinde, verstärkt (PVC-U)
PVC-U Winkel 90° mit Klebemuffe-Innengewinde (verstärkt), Größen 16-3/8″ bis 110-4″.
Beschreibung
Winkel 90° Klebemuffe-Innengewinde, verstärkt
- Klebemuffe-Innengewinde
- verstärkt
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 70816 | 00001249 Im Shop kaufen ↗ | 16-3/8" | 16 | 50 |
| 70817 | 51513334 | d20-1/2" | 16 | 140 |
| 70818 | 51513335 | 25-3/4" | 16 | 100 |
| 70819 | 51513336 | 32-1" | 16 | 100 |
| 70820 | 51513337 | 40-1 1/4" | 16 | 50 |
| 70821 | 51513338 | 50-1 1/2" | 16 | 40 |
| 70822 | 51513339 | 63-2" | 16 | 35 |
| 70823 | 00001243 Im Shop kaufen ↗ | 75-2 1/2" | 10 | 30 |
| 70824 | 00001245 Im Shop kaufen ↗ | 90-3" | 10 | 10 |
| 70825 | 00001247 | 110-4" | 10 | 8 |

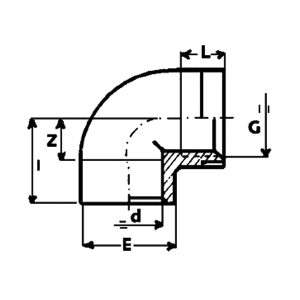

Technische Zeichnung & Maße
| d | DN | L | L1 | Z | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 16 - 3/8” | 10 | 12 | 9 | 25 | 16 | 0.02 |
| 20 - 1/2” | 10 | 12 | 12 | 30 | 16 | 0.03 |
| 25 - 3/4” | 10 | 16 | 15 | 34,5 | 16 | 0.04 |
| 32 - 1” | 10 | 19,1 | 17 | 42 | 16 | 0.07 |
| 40 - 1 1/4” | 10 | 22 | 22,4 | 50,6 | 16 | 0.11 |
| 50 - 1 1/2” | 10 | 21,4 | 26 | 62 | 16 | 0.19 |
| 63 - 2” | 10 | 25,7 | 32 | 77 | 16 | 0.31 |
| 75 - 2 1/2” | 10 | 36 | 39 | 88 | 10 | 0.53 |
| 90 - 3” | 10 | 39 | 46 | 105 | 10 | 0.87 |
| 110 - 4” | 10 | 39 | 56 | 130 | 10 | 1.40 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
