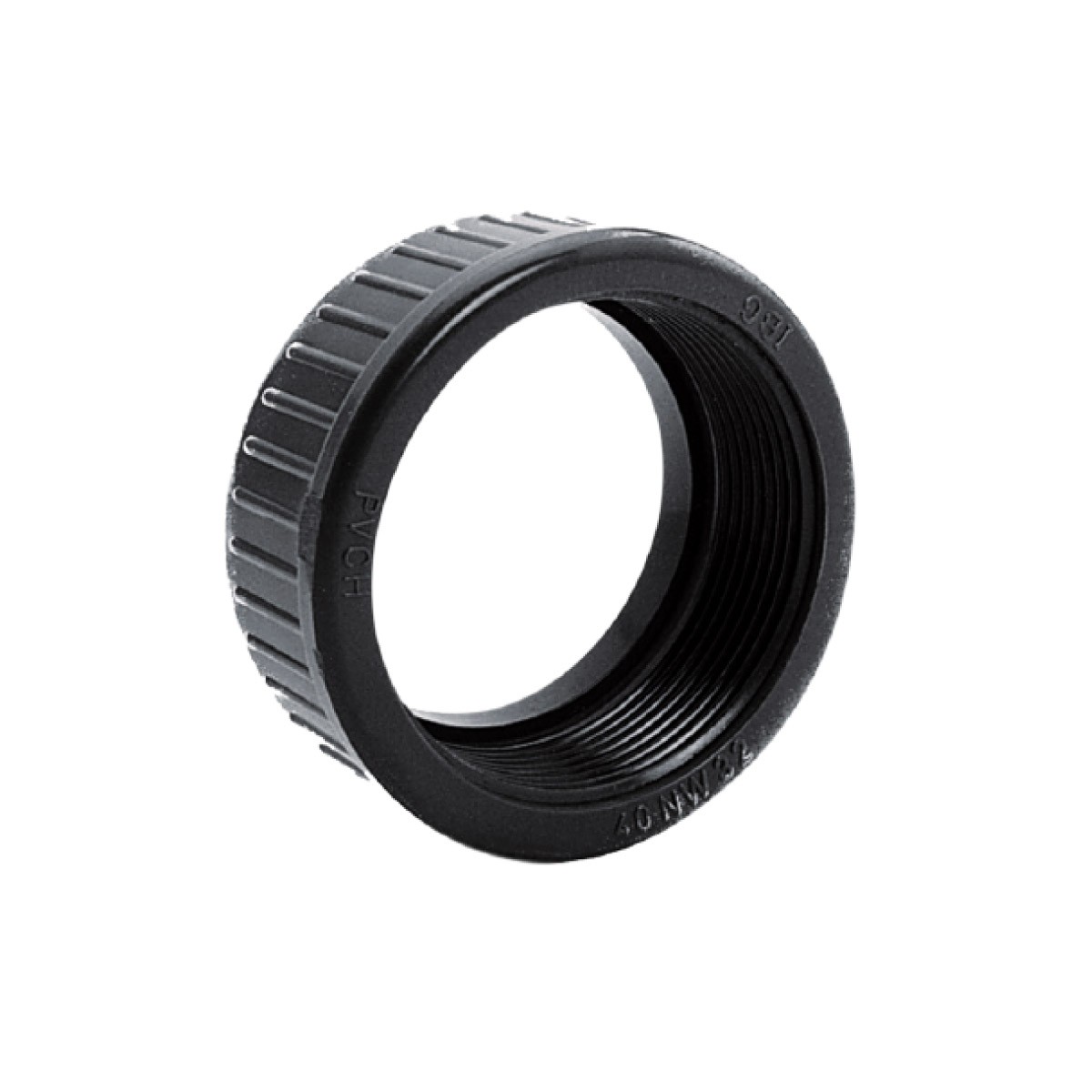

Überwurfmutter für Verschraubung (PVC-U)
Überwurfmutter aus PVC für Verschraubungen im PVC-U-Fittings-Programm, Größen 3/4″ bis 4″ (DN15–DN65).
Beschreibung
Überwurfmutter für Verschraubung
- für Verschraubungen
- Größen 3/4" bis 4" (DN15–DN65)
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | DN | PN | Material | VE |
|---|---|---|---|---|---|---|
| 70462 | 51513064 | 3/4" | 16 | PVC | 100 | |
| 70566 | 51513130 | 1" | 15 | PVC | 150 | |
| 70567 | 51513131 | 1 1/4" | 20 | PVC | 100 | |
| 70568 | 51513132 | 1 1/2" | 25 | PVC | 120 | |
| 70569 | 51513133 | 2" | 32 | PVC | 75 | |
| 70570 | 51513134 | 2 1/4" | 40 | PVC | 60 | |
| 70571 | 51513135 | 2 3/4" | 50 | PVC | 50 | |
| 71129 | 51513544 | 3 1/2" | 65 | PVC | 25 | |
| 71130 | 51513545 | 4" | 6 | PVC | 6 |

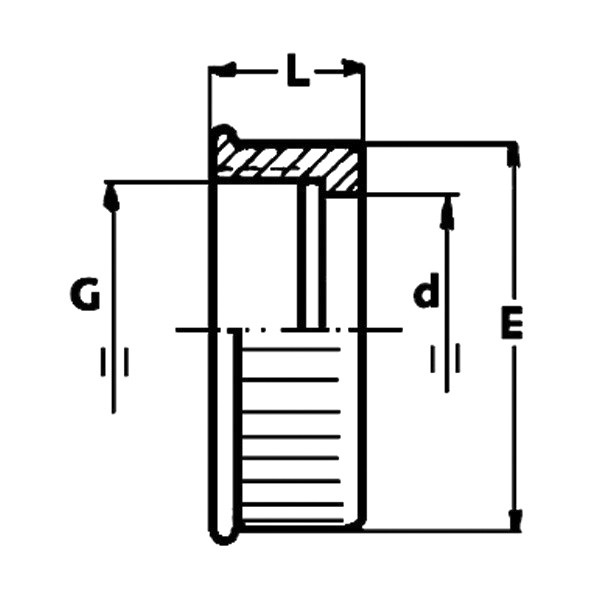

Technische Zeichnung & Maße
| d | DN | L | E | Gewicht [kg] |
|---|---|---|---|---|
| 3/4“-16 | 10 | 21 | 35 | 0.02 |
| 1“-20 | 15 | 23 | 43 | 0.02 |
| 11/4“-25 | 20 | 25 | 53 | 0.03 |
| 11/2“-32 | 25 | 27 | 60 | 0.04 |
| 2“-40 | 32 | 30 | 74 | 0.06 |
| 21/4“-50 | 40 | 32 | 83 | 0.08 |
| 23/4“-63 | 50 | 37,5 | 103 | 0.15 |
| 31/2“-75 | 65 | 43 | 120 | 0.20 |
| 4“-90 | 80 | 45 | 135 | 0.36 |
| 5“-110 | 100 | 51 | 160 | 0.39 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
